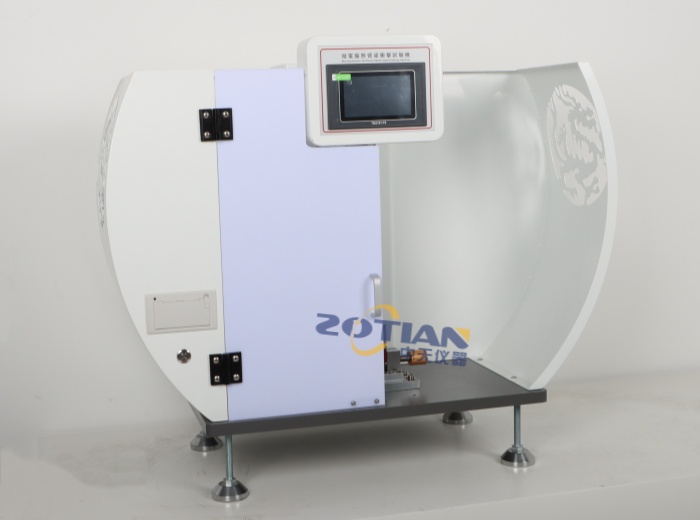

在懸臂梁沖擊試驗機測試過程中，操作人員需嚴格避免站在以下危險位置，以防止因擺錘沖擊、試樣飛濺或設備故障導致的人身傷害。以下是具體需規避的位置及原因分析：
一、擺錘擺動路徑的正前方或正后方
1、危險原因
擺錘沖擊能量：懸臂梁沖擊試驗機的擺錘通常重達數公斤至數十公斤，釋放后以高速（可達5-10 m/s）沖擊試樣，動能極大。若操作人員站在擺錘擺動路徑上，可能被直接撞擊，導致嚴重骨折、內臟損傷甚至致命傷害。
試樣飛濺：試樣在沖擊瞬間可能因斷裂不均勻而碎裂，碎片可能沿擺錘擺動方向飛出，擊中附近人員。
2、具體位置示例
擺錘從初始位置（如90°或180°）釋放后，沿弧形軌跡向下擺動至試樣處的路徑上；
擺錘沖擊試樣后，繼續向上擺動至對側的路徑上（尤其需注意擺錘回擺時的二次危險）。
3、安全措施
在擺錘擺動路徑兩側設置安全防護欄（高度不低于1.2m），防止人員進入；
操作時確保試驗機周圍無障礙物，且防護欄門處于關閉狀態；
在試驗機上張貼警示標識（如“禁止站立”“擺錘危險區域”）。
二、試樣斷裂飛濺的潛在方向
1、危險原因
試樣斷裂模式：懸臂梁沖擊試驗中，試樣可能因缺口有感或材料脆性而突然斷裂，碎片可能以高速（可達數十米/秒）向四周飛散。
飛濺范圍：碎片飛濺方向與試樣缺口位置、材料韌性及沖擊能量相關，通常集中在試樣懸臂端前方45°-90°范圍內。
2、具體位置示例
試樣懸臂端正前方（即沖擊點對面方向）；
試樣側面（若斷裂面傾斜或試樣本身存在缺陷）；
試驗機后方（若試樣被擺錘反彈或碎片反彈）。
3、安全措施
安裝透明防護罩（如聚碳酸酯板），覆蓋試樣周圍區域，同時允許觀察試驗過程；
操作人員佩戴防護眼鏡和防穿刺手套，防止碎片飛濺傷及面部或手部；
在試驗機后方設置吸能裝置（如橡膠墊），減少碎片反彈能量。
三、擺錘軸承或旋轉部件附近
1、危險原因
機械擠壓風險：擺錘軸承、軸銷等旋轉部件在擺錘運動時可能因松動或潤滑不足而卡滯，導致擺錘突然停止或偏移，操作人員若靠近可能被夾傷。
潤滑劑飛濺：軸承潤滑過程中可能因高速旋轉而甩出潤滑劑，污染衣物或皮膚。
2、具體位置示例
擺錘軸承座周圍（尤其是擺錘上下擺動時的旋轉軸附近）；
擺錘與夾具連接部位（如軸銷、螺栓等可能松動或斷裂的位置）。
3、安全措施
在旋轉部件周圍安裝防護罩，防止人員接觸；
定期檢查軸承、軸銷等部件的緊固狀態和潤滑情況，確保擺錘運動平穩；
操作時避免用手直接觸摸旋轉部件，需使用專用工具（如扳手）進行調整。
四、電氣控制箱或高壓部件附近
1、危險原因
觸電風險：試驗機的電氣控制箱、電機或傳感器可能因絕緣損壞或線路老化而漏電，操作人員接觸可能導致電擊。
短路火花：在調整設備或更換試樣時，若金屬工具不慎觸碰高壓部件（如電機接線端子），可能引發短路火花，造成火災或傷到。
2、具體位置示例
電氣控制箱門未關閉時的內部接線端子；
電機外殼或傳感器連接線（尤其當設備未接地時）；
擺錘釋放裝置的電磁閥或繼電器（可能帶高壓電）。
3、安全措施
確保試驗機接地良好，定期檢查接地電阻（≤4Ω）；
操作前確認電氣控制箱門已關閉，且箱體上無漏電警示；
使用絕緣工具進行設備調整，避免金屬工具直接接觸電氣部件。
五、設備底部或不穩定支撐區域
1、危險原因
設備傾倒風險：若試驗機底座未固定或地面不平整，擺錘沖擊時可能因反作用力導致設備整體晃動或傾倒，砸傷附近人員。
絆倒風險：設備底部可能存在電纜、工具等雜物，操作人員若未注意可能被絆倒。
2、具體位置示例
試驗機四個支腳未與地面牢固連接的區域；
設備后方或側方的電纜纏繞區域；
地面不平整或存在油污的區域。
3、安全措施
使用水平儀調整試驗機底座，確保四個支腳均勻受力；
將設備固定在防震基座上，減少沖擊時的振動；
保持設備周圍地面整潔，電纜采用線槽或扎帶固定。
六、操作時的綜合安全規范
1、試驗前檢查
確認擺錘、夾具、防護裝置等部件無松動或損壞；
檢查試樣尺寸是否符合標準（如寬度、厚度偏差≤±0.2mm），避免因試樣異常導致飛濺。
2、試驗中注意事項
保持與試驗機至少1米的安全距離，避免站在上述危險位置；
釋放擺錘前，通過語言確認（如“擺錘釋放，請遠離”）提醒周圍人員；
觀察試驗過程時，保持頭部和身體在防護罩后方。
3、試驗后處理
待擺錘全停止后，再打開防護罩取試樣；
使用專用工具（如鑷子）清理碎片，避免直接用手接觸尖銳邊緣。
