隨著現代工業技術的飛速發展，電氣電子產品的應用領域越來越廣，其環境條件也越來越復雜多樣。只有合理規定產品的環境條件，正確選擇產品的環保措施，才能保護產品在儲運過程中不受損壞，在使用過程中安全可靠。因此，電工電子產品的人工模擬環境試驗是保證其有質量的重要環節。人工環境試驗是對實際環境影響的科學總結，具有典型化、標準化、易用性和可比性的特點。環境條件的多樣化和環境試驗的重要性也對環境試驗設備提出了更嚴格的要求。
自然界中雨水造成的產品和材料的破壞，每年都造成不可估量的經濟損失。造成的損壞主要有腐蝕、褪色、變形、強度降低、膨脹、霉變等。，尤其是電器產品容易因雨水導致短路而引發火災。因此，對特定產品或材料進行外殼防水測試是*的關鍵程序。
這套擺管淋雨試驗設備是一套大型的開放式設備，廠家會對其進行生產檢定，需要安裝在專門的實驗室里對產品進行人工模擬淋雨試驗。該設備可用于檢查和確定電氣和電子產品的外殼和密封件在水試驗后或水試驗過程中是否能保證設備和部件的良好工作性能。該設備能夠充分模擬外部雨環境，充分再現外部雨環境對產品的影響。
該設備的人工模擬降雨試驗不包括風速較大的降雨，不考慮試驗樣品溫度與降雨溫度的溫差導致的大量涌水量。
該設備可為科學研究、產品開發和質量控制提供相應的環境模擬和加速試驗。
參考標準：本產品符合GB 2423.38-2005《試驗R:電工電子產品基本環境試驗規定的水試驗方法》，并嚴格按照相應國家標準及其他相關標準的技術參數進行設計制造，如低壓電器的防護IP等級，如GB 4208-93、GB 4706、GB 7000。可以進行相應標準中規定的水試驗。

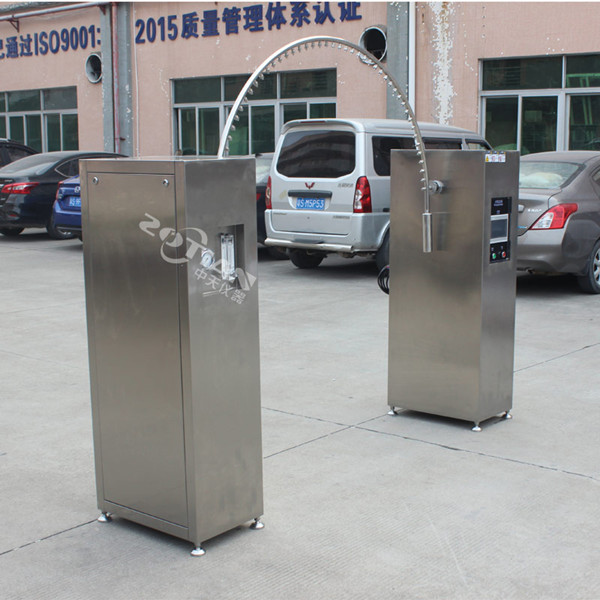

一種測試設備在雨中擺動管道的測試裝置
擺管淋雨試驗設備選用優質材料，采用國內目前的數控加工設備加工成型。該設備由管道擺動支架、管道擺動傳動、工作轉盤和電氣控制四部分組成。其中支架、轉塔罩和控制臺采用SUS304不銹鋼發絲板。擺柱內部焊接槽鋼，保證擺擺動時不晃動；立柱的邊緣材料采用不銹鋼板，這樣在試水時不會生銹；設備的樣品架、法蘭、螺紋接頭和其他附件均由不銹鋼制成。
本設備的搖擺管采用不銹鋼管，可135度來回?fù)u擺。同時，通過擺管上的噴嘴噴出一定流量和壓力的水，對試樣進行水試驗。本發明設計合理，制造準確，維修方便。旋轉頻率由變頻器自動控制，角度可調，操作簡單。樣品架轉臺采用手動升降裝置，設計載荷50kg，可水平旋轉360度。轉速由變頻器自動控制，可以調節。整個設備設計合理，經久耐用。在滿足國家標準的前提下，在各方面性能穩定的基礎上，設備實用，易于控制。
該設備應配有一個容量相當大的儲水箱，為試驗提供管道擺動和噴水。電機將水池中的水抽入管道，通過調節減壓閥，保持規定的流量和壓力，從擺動管的噴嘴噴出。測試中使用的水是循環使用的。明擺管淋雨時要考慮排水，使試驗水快速排出，不要積水。
電路控制和保護系統
這套擺管淋雨設備采用進口變頻器控制轉速，有效保證了試驗按標準運行；擺管和轉盤是獨立的控制系統；時間設定分別控制幾個獨立的系統；進口部件；配有濾水器；無熔絲保護開關；過載、漏電、全護套端子；具有自動關機保護；
實驗室設施布局
實驗室應有足夠的空間容納整套設備，有完整的照明、供電、供水和排水設施。
實驗室的地面應鋪設防滑、防滲材料，并在地面四周留有寬200mm、深100mm的排水溝，以方便試驗時廢水的排出，廢水可通過排水溝順利排出室外，以保證實驗室地面不會積水，影響試驗。
實驗室應配備足夠的試驗用儲水箱，儲水箱的位置應合理布置，既保證進出水方便，又保證不影響試驗。儲水箱可以設計成具有1000毫米的高度、1000毫米的寬度和600毫米的深度。采用磚石結構，內外瓷磚覆蓋，保證不滲水，進出水方便。
實驗室的墻壁應覆蓋不透水的瓷磚，高度至少為2500毫米。在墻上適當位置安裝防水、防漏電電源裝置，設備電源采用交流380V tn-s。
占用空間深3000毫米，寬4500毫米，高3000毫米。
